使用壓力繼電器的要點
1.壓力繼電器的應用

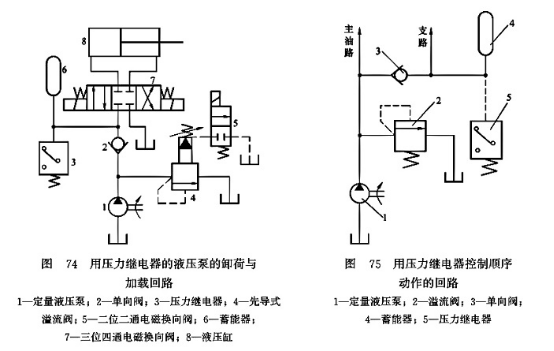

(1)液壓泵的卸載和裝載。圖74顯示了帶有壓力繼電器的液壓泵的卸載和加載回路。當主換向閥7切換到左側位置時，液壓泵L的壓力油通過單向閥2和閥7進入液壓缸的無桿腔，液壓缸向右移動并壓縮工件。當進油壓力上升到壓力繼電器3的設定值時，電信號被發送給兩位雙向磁換向閥5，液壓泵1被卸載，單向閥1立即關閉，液壓缸8的壓力由蓄能器6保持。當液壓缸壓力下降時，壓力繼電器復位，啟動泵并重新加載。保持時間取決于蓄能器的容量和回路的泄漏量調整壓力繼電器的工作范圍可以調整液壓缸中的最大和最小壓力。
(2)順序動作回路圖75顯示了由壓力繼電器控制的回路，兩個油路依次運行。當支路工作并且壓力達到設定值時，壓力繼電器5產生信號以操作主油路磁換向閥和主油路工作。當主油路壓力低于支路壓力時，單向閥3關閉，支路由蓄能器4補充機油。
帶壓力繼電器液壓泵的卸載和加載回路_帶壓力繼電器控制順序動作的回路

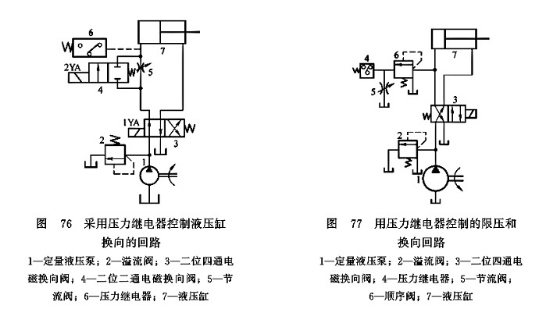

(3)執行機構的換向。圖76顯示了使用壓力繼電器控制液壓缸換向的回路。節流閥5安裝在進油路上，用于調節液壓缸7的工作進給速度，兩位雙向磁換向閥4提供液壓缸返回路徑。兩位數的四通磁換向閥3是回路的主換向閥。在圖76所示的狀態d中，壓力油通過閥3和5進入液壓缸7的無桿腔。當液壓缸向右運行并碰到死停鐵時，液壓缸進油路的壓力上升，壓力繼電器6發出信號關閉電磁鐵1YA，閥3切換到右側位置，電磁鐵2YA通電，閥4切換到左側位置，從而液壓缸快速返回。
(4)限壓和安全保護。壓力繼電器常用于液壓系統的限壓和安全保護。圖77顯示了帶壓力繼電器的壓力限制和反向回路。當兩位四通電動磁換向閥3通電并切換到右側位置時，液壓缸將向右側供油，當無桿腔的壓力超過順序閥6的設定值時，它將打開，節流閥5引起的回油背壓將使壓力繼電器4動作發出信號，從而兩位四通電動磁換向閥斷電并恢復到圖中的左側位置，液壓缸向左側后退。回路的特點是：壓力繼電器承受低壓，所以只需要低壓元件，只需調節順序閥，不需要調節壓力繼電器，設定壓力準確方便。
回路用壓力繼電器控制液壓缸的換向_壓力限制和換向回路用壓力繼電器控制2.使用壓力繼電器的注意事項
(1)根據具體用途和系統壓力，選擇結構合適的壓力繼電器。為了保證壓力繼電器的靈敏動作，低壓系統應避免選用高壓壓力繼電器。
(2)壓力繼電器應按照制造商的要求安裝在正確的方向上。
(3)根據所需的電源形式和具體要求，連接壓力繼電器中的微動開關。
(4)壓力繼電器調整后，應鎖定或固定其位置，以免振動后發生變化。
(5)壓力繼電器的放油腔應直接接回油箱，否則放油口背壓過高，影響其靈敏度。
